Ventilation

ventilation

Cet outil permet de calculer la puissance thermique d'une ventilation ainsi que les températures des flux d'air.

Température intérieure :
°C
Température intérieure et température de l'air repris.
Température extérieure :
°C
Débit d'air :
m³/h
Capacité thermique de l'air :
Rendement de récupération :
%
Valeurs courantes : 70 à 85%
Puissance thermique sans récupération :
[[ puissance_thermique.toFixed(2) ]] kW
Puissance thermique avec récupération :
[[ puissance_thermique_rec.toFixed(2) ]] kW

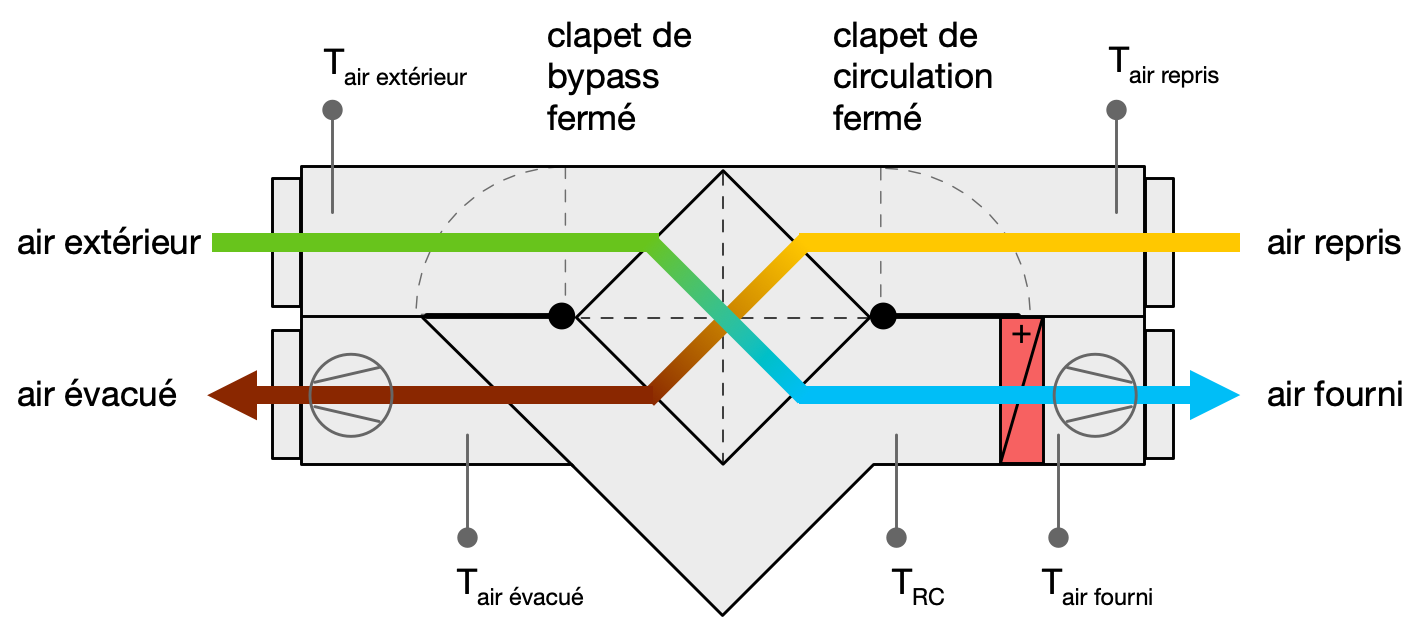

Température d'air évacué :
[[ t_air_evacue.toFixed(1) ]] °C
Température d'air après récupération :
[[ t_air_rc.toFixed(1) ]] °C
Puissance électrique spécifique pour les ventilateurs :
W/(m3/h)
Valeurs courantes : 0.35 à 0.45 pour des installations récentes, 0.55 en standard et jusqu'à 0.90 pour des installations anciennes
Puissance électrique estimée :
[[ puissance_electrique.toFixed(0) ]] W

ventilation

Consommation d'électricité

La puissance électrique d'une installation de ventilation varie en fonction des débits. Il y a plusieurs façons de l'obtenir :

Vitesse de l'air

La vitesse maximale d'écoulement de l'air dans les appareils est de 2 m/s. Dans les gaines de ventilation elle correspond au tableau suivant :

Débit en [m3/h] < 800 < 1'000 < 2'000 < 4'000 < 10'000 > 10'000
Vitesse max. 2 m/s 3 m/s 4 m/s 5 m/s 6 m/s 7 m/s
Température et humidité de l'air

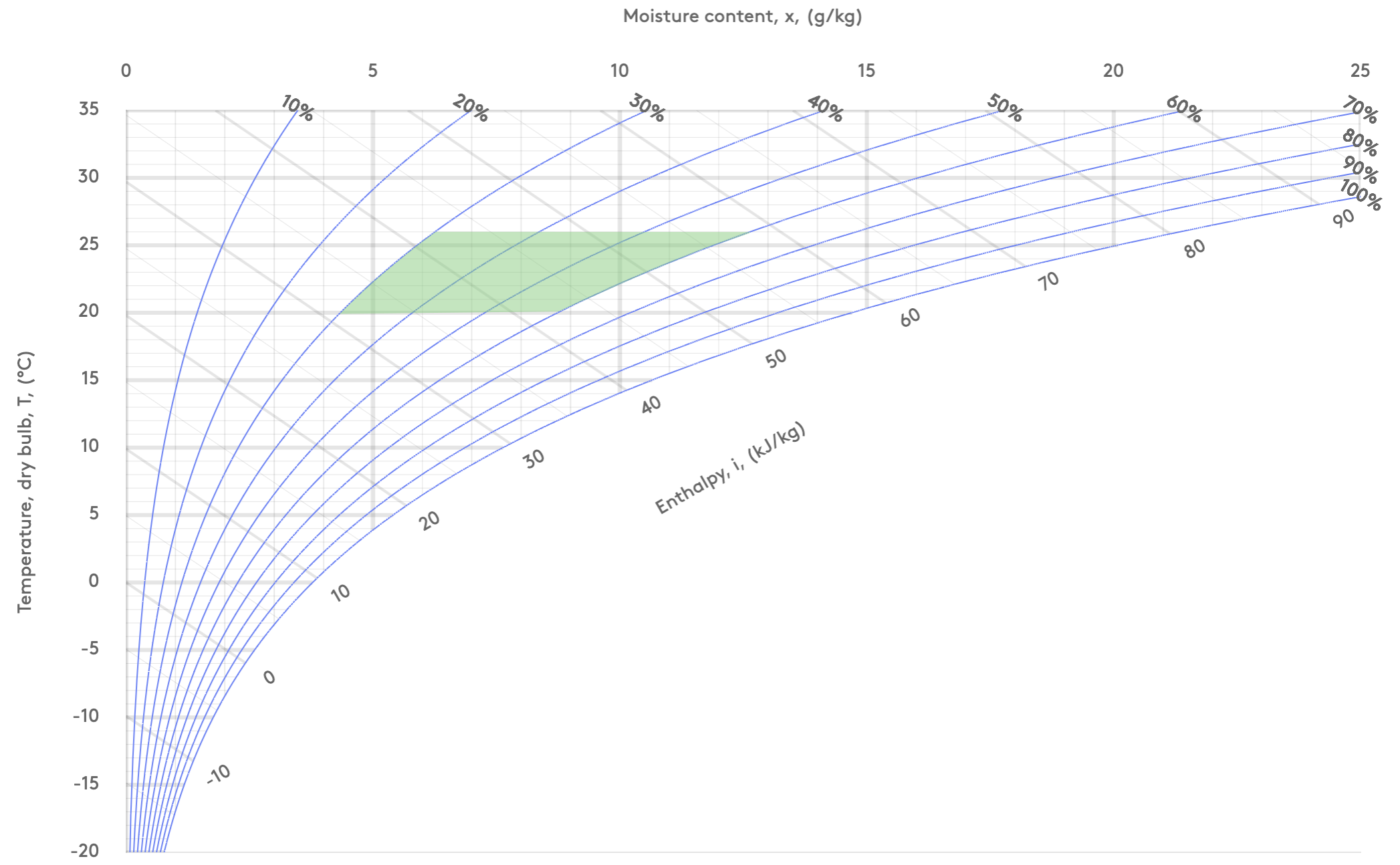

La ventilation vise en principe à rester dans une plage de température de 20 à 26 degrés et dans une humidité relative située entre 30 et 60% (zone verte sur le diagramme ci-dessous). L'humidité relative de l'air varie avec la température. Le diagramme de Mollier permet de visualiser les processus de chauffage, de rafraîchissement et d'humidification.

mollier

Swegon a développé un outil gratuit basé sur ce diagramme et fournit aussi de la documentation.

Autres outils

Voir par exemple cet outil de dimensionnement : Enerweb KWL (gratuit, en allemand)

Principales normes
